Гибка арматуры: основные правила, способы и типичные ошибки

В этой статье:

1. Зачем сгибать арматуру?
2. Правила гибки прутков
3. Оборудование для гибки
• Автоматизированные станки
• Ручные станки
4. Как согнуть арматуру в домашних условиях
5. Распространенные ошибки

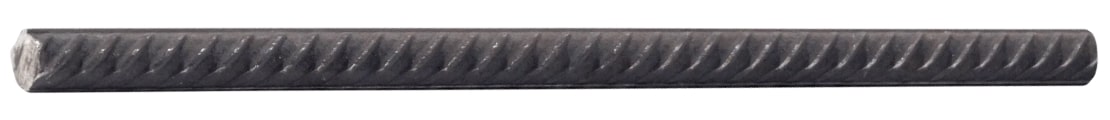

Арматура - это металлические пруты разного диаметра, которые востребованы в строительстве, производстве железобетонных изделий и других отраслях. Одной из технологических операций, которой чаще всего подвергается арматура, является гибка. Для сгибания стержней используются станки, ручные инструменты, а в некоторых случаях - подручные средства.

Расскажем об основных правилах и распространенных ошибках, которые допускаются при гибке.

Когда требуется согнуть арматуру?

Армирующие стержни используются в монолитном строительстве для усиления бетонных конструкций. В сфере частного домостроения гибка арматуры требуется при кладке ленточного или плитного фундамента из бетона. В этих случаях из металлических прутьев вяжется армокаркас, который затем заливается бетоном.

Сгибание стержней также требуется при устройстве закладных конструкций, анкерных соединений.

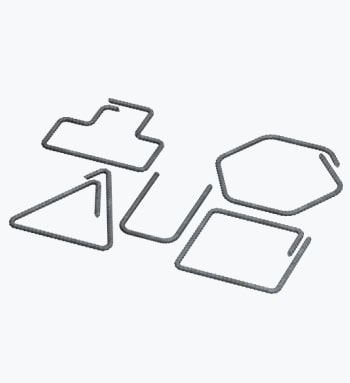

Гибка изделий осуществляется при производстве железобетонных изделий: фундаментных блоков, дорожных плит, перекрытий, перемычек, колец для колодцев, днищ и т.д. В быстровозводимом строительстве арматура гнется для создания пространственных армокаркасов.

Правила гибки прутков

Гнутье металлических стержней должно выполняться таким образом, чтобы сохранились их все технико-эксплуатационные характеристики. Не допускается в процессе гибки уменьшать прочность металлоизделий, которую гарантирует производитель.

Нужно правильно выбрать инструмент. Он должен справляться с поставленной задачей. Например, для сгибания стержней с поперечным сечением более 20 мм не справятся большинство ручных арматуро- и трубогибов.

Нужно учитывать исходные параметры прутьев. Инструмент и способ гибки выбирается не только с учетом диаметра, но и класса арматуры, свойств металла или сплава, из которого она изготовлена.

Нельзя сгибать арматуру повторно. Для ответственных конструкций и изготовления ЖБИ используются только прямые, ранее не гнутые прутья. Применение гнутых стержней допускается в исключительных случаях.

Необходимо соблюдать максимально допустимый радиус изгиба. У большинства стержней он составляет 10-15 диаметров. Например, при сгибании арматуры с сечением 15 мм радиус сгиба будет не более 150-225 мм в зависимости от класса. Если нужно не просто согнуть пруток, а придать ему форму круга, то для этого выбираются стержни из металла с высокой ударной вязкостью.

Оборудование для гибки

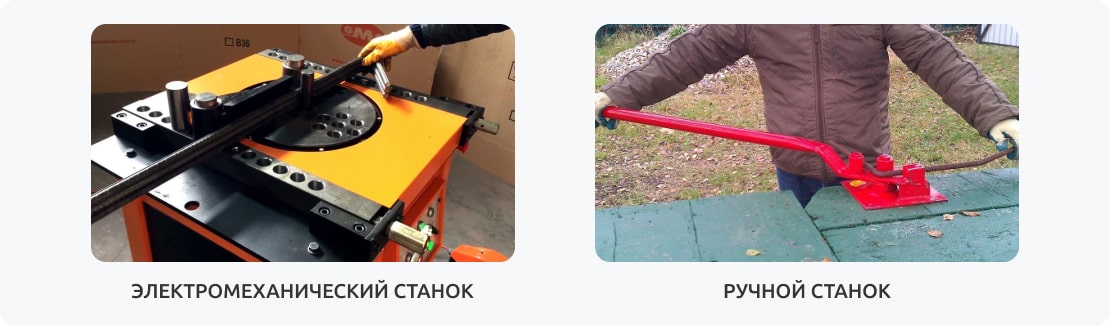

Для сгибания используются инструменты и оборудование. На производстве для сгибания стержней используются электромеханические и гидравлические станки с различным уровнем автоматизации. Они позволяют сгибать прутья с сечением до 50 мм.

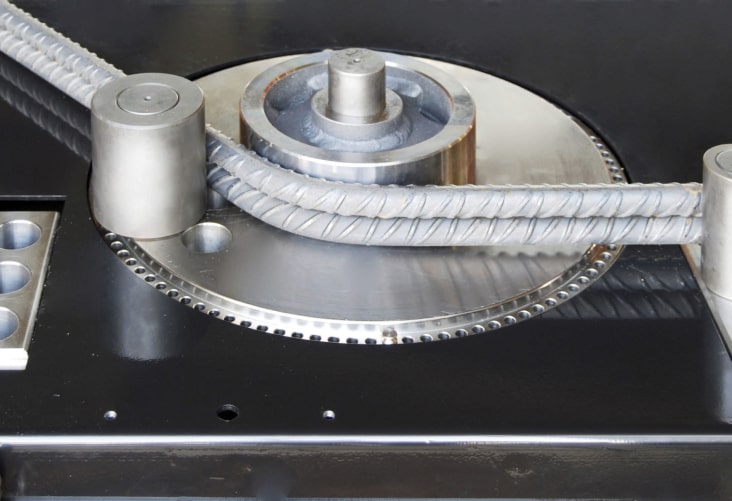

Принцип работы гибочных станков основан на физическом законе рычага. Один или несколько прутов помещаются в специальный паз в металлической пластине. Сгибание под нужным углом выполняется рычагом. Процесс происходит плавно, без резкого воздействия динамической нагрузки. В результате чего сохраняются все рабочие свойства изделий.

Для ручной гибки применяется арматурогиб или трубогиб. Эти устройства могут гнуть арматуру диаметром до 20-30 мм. Инструменты имеют простую конструкцию в виде длинной трубки с прямоугольным участком снизу. Внутрь трубки вставляется пруток, а гибка осуществляется под действием мускульной силы человека. Ручные арматурогибы используются, когда нужно согнуть небольшое количество стержней. Это простой, недорогой, но трудоемкий способ гибки.

Как согнуть арматуру без станков в домашних условиях?

При отсутствии станков и инструментов можно согнуть прут, используя подручные средства. В этом случае существуют определенные риски:

• повреждение антикоррозийного слоя;
• несоблюдение установленного угла сгиба.

Если к стержням не предъявляются требования по этим параметрам, то для сгибания арматуры можно использовать любые тиски и трубу небольшого диаметра. Один конец стержня нужно зафиксировать в тисках и надеть на него трубу. Используя трубу как рычаг необходимо согнуть пруток до заданного угла с помощью физической силы. Вместо тисков и трубы можно использовать металлическую пластину с отверстиями, куда вставляются стержни. Для упрощения работы арматуру лучше установить не перпендикулярно, а под углом до 45 градусов, т.е. по диагонали.

Гибка арматуры от «Урал Металл Экспорт»

Компания «УМЭ» оказывает услуги по гибке арматурных стержней в любом количестве. Для сгибания стержней мы используем высокотехнологичные станки, позволяющие осуществлять сгибание быстро и точно.

Выполняем гибку арматуры любого диаметра, марки, класса

Работаем с большими партиями и отдельными прутками

Гарантируем высокую точность гибки и соблюдение заданного радиуса

Минимальный процент брака

Выполняем сгибание арматуры в кратчайшие сроки

Предлагаем доступные расценки на наши услуги

У нас можно заказать доставку гнутой арматуры на объект, а также ее разгрузку в месте хранения. Для этого необходимо заполнить форму заказа или связаться с нами по т. +7 (7132) 93-08-27. Сгибание прутьев осуществляется под контролем инженера, который несет персональную ответственность за качество перед клиентом.

Распространенные ошибки при сгибании арматуры

При самостоятельном сгибании металлических прутков чаще всего встречаются следующие ошибки:

Неподходящее оборудование. На производстве - это неправильный выбор гибочного станка по мощности и производительности. В домашних условиях - это использование ударных инструментов: молотков, кувалд. Ударная нагрузка разрушает изделия и приводит к потере их рабочих свойств. Особенно это опасно для предварительно напряженной арматуры.

Подогрев места сгиба. Для подогрева, как правило, используется газовая горелка. Подогрев сделает пруток хрупким и ломким, а также повредит антикоррозийное покрытие. Для гибки лучше всего подходят стержни, которые хранились при температуре от +5 до +30 С.

Подпиливание места сгиба. Для упрощения деформационных процессов арматура, особенно рифленая, подпиливается. Это нарушает целостность стержня, ухудшает его эксплуатационные характеристики и приводит к тому, что гибка выполнятся неровно.

Несоблюдение минимального радиуса сгиба. При превышении допустимого радиуса металлические прутья трескаются и ломаются. Перед началом гибки нужно рассчитать минимальный радиус, который составляет от 10 до 15 диаметров.

Недостаточная фиксация стержня. Фиксирующий элемент должен обеспечивать стабильное положение арматуры во время сгибания. Если прут будет зафиксирован ненадежно, то на него будут воздействовать выкручивающие силы. В результате нарушится целостность металлоизделия.

Резкое воздействие на прутья. Арматура должна гнуться плавно без резких движений и ударов. Только в этом случае сохранятся все рабочие параметры стержней и антикоррозийная защита. Расположение арматуры пучком.

При сгибании нескольких стержней их нужно располагать в ряд, а не пучком. Только такое положение обеспечивает одинаковый радиус изгиба для каждого изделия.

И стоит не забывать, что согнуть металлические стержни правильно можно только, применяя станок или специализированный инструмент. Чтобы после гибки не нарушилась целостность арматуры и ее рабочие качества нужно доверять сгибание профессионалам.
