Швеллер: типы, свойства, применение
Статьи, 06.06.2024
В этой статье:
Что такое швеллер?
Швеллер - разновидность фасонного металлопроката, стандартный профиль с П-образным сечением. Применяется в строительстве, станкостроении, машиностроении и других отраслях в качестве несущей или опорной конструкции. Профиль имеет повышенную устойчивость к поперечным прогибающим нагрузкам.
Параметры швеллера регламентируют нормативные документы:
- ГОСТ 8240-97 - для горячекатаных;
- ГОСТ 8278-83 - для холоднокатаных или гнутых.
Классификация и маркировка
По форме различают следующие виды металлопрофиля:
По точности изготовления профили бывают:
- «А» - высокой точности;
- «Б» - повышенной точности;
- «В» - обычной точности.
Обознечение швеллеров

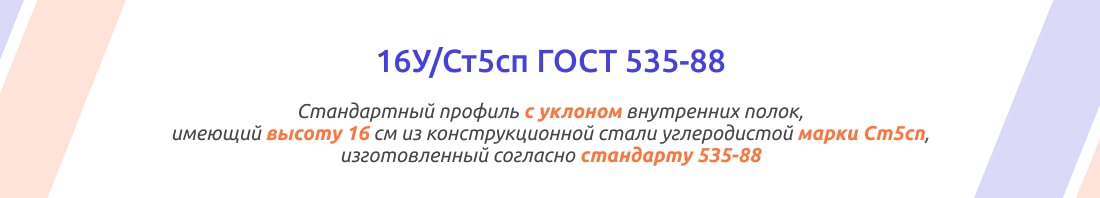

Монтажный швеллер маркируется буквенно-цифровым обозначением, где первой идет цифра, обозначающая высоту сечения в сантиметрах. Буква после цифры обозначает вид профиля.
Например, 16У – прокат стандартный с уклоном полок внутри, имеющий высоту 16 см.
Расширенная маркировка включает информацию о сплаве, из которого изготовлен прокат и его ГОСТ.
Гнутые швеллеры маркируются таким образом: точность, высота X ширина X толщина, сплав и ГОСТ.
Например, А100х50х3 Ст3кп ГОСТ 535-88.
Производство швеллеров
Конструкционная сталь для швеллера и другие сплавы выбираются в соответствии со стандартами и ТУ. По способу производства профили бывают горяче- и холоднокатаные профили.
Для производства г/к проката применяются стальные заготовки длиной до 12 м, которые отправляются в печь для термообработки. Разогретая заготовка становится пластичной, поступает на прокатный стан, где происходит срезка лишнего металла, формовка П-образного профиля. На выходе из станка изделия проходят калибровку, затем обрезаются до нужной длины, охлаждаются, сортируются, маркируются и отправляются на склад.
Для производства х/к профиля используется листовой металлопрокат, который гнется до образования П-образной конструкции на прокатном стане или на профелегибочных станках. Выпуск крупногабаритных швеллеров осуществляется с применением технологии лазерной сварки.
Сколько весит швеллер
Вес металлопрофиля зависит от его вида, размера, материала.
Масса 1 п.м. самых востребованных размеров 8-20 швеллеров «У» и «П» в кг:
| 5У | 5П | 4,84 кг |
| 8У | 8П | 7,05 кг |
| 10У | 10П | 8,59 кг |
| 12У | 12П | 10,4 кг |
| 14У | 14П | 12,3 кг |
| 16У | 16П | 14,2 кг |
| 18У | 18П | 16,3 кг |
| 20У | 20П | 18,4 кг |
Применение швеллерного проката
Строительный швеллер - это структурный элемент, используемый для создания жестких и прочных конструкций. Благодаря своей прочности, устойчивости к изгибу и отличным техническим характеристикам используется для устройства опорных сооружений, железобетонных конструкций, каркасов зданий, мостов перекрытий, лестниц, пандусов, ограждений.
Какой швеллер использовать для перекрытий
При выборе швеллера для перекрытий учитывают: нагрузку и длину пролета. Нагрузка включает вес перекрытия, людей, мебель и оборудование. Чем больше пролет, тем больший по размеру и прочности швеллер потребуется. Чаще используются стальные швеллеры из-за их высокой прочности и долговечности. Могут применяться и алюминиевые швеллеры для облегченных конструкций.
По типу подойдут П-швеллеры (для стандартных нагрузок) или С-швеллеры (с большей жесткостью для больших проектов)
Пример расчета: Для перекрытия с пролетом 6 метров и расчетной нагрузкой 500 кг/м² может потребоваться швеллер №20 (с высотой стенки 200 мм) или более крупный. Однако окончательный выбор должен основываться на более точных расчетах.
Какой швеллер использовать для лестницы
Для устройства каркаса лестницы используются П-швеллеры 8, 10, 12 или 14. При расчете учитывают статические нагрузки - постоянно действующий вес всех элементов лестниц и динамические нагрузки - вес людей, которые будут ходить по лестнице.
Расчет нагрузки на швеллер
Необходимо установить — является ли фактическая нагрузка на швеллерный профиль ниже, чем номинальная по госстандарту (указана в таблицах ГОСТ). Если фактическая нагрузка выше, то конструкция нуждается в усилении. Как усилить швеллер?
При определении фактической нагрузки учитываются условия эксплуатации металлопроката, которые классифицируются следующим образом:
- «А» - Жесткое положение элемента. Например, козырьки над подъездами;
- «В» - Жесткое крепление с равномерной нагрузкой. Например, перекрытия;
- «С» - Элемент работает как опора с равномерной нагрузкой. Например, швеллер для труб;
- «D» - Элемент работает как шарнирнирно-опертая опора. Например, перемычки;
- «Е» - На элемент действует точечная нагрузка. Например, специальные перемычки.
Вычисления выполняются по формулам в соответствии со СНиП II-23-81. Для подбора швеллера лучше обратиться к консультантам нашей компании, которые помогут с выбором металлопрофиля.
Вопрос-ответ
Как выбрать швеллер?
При выборе нужно учитывать тип конструкции и режим ее эксплуатации, планируемую нагрузку. Прокат подбирается по таблицам ГОСТ после проведения расчетов. Т.к. для одной и той же конструкции могут подходить несколько видов швеллеров, то проводится расчет экономической целесообразности применения для каждого из них. В итоге выбирают подходящий по несущей способности самый экономичный вариант.
Как усилить швеллер?
Основные способы усиления эксплуатируемого элемента:
- увеличение сечения путем приварки полос, уголков к полкам или стенкам;
- установка дополнительных ребер жесткости, распорок, диафрагм или связей;
- монтаж подкосов, шпренгельных деталей, изменяющих конструкцию профиля;
- бетонирование с армированием.
Чем отличается швеллер «У» от «П»?
Изделия различаются визуально. Профиль серии «У» имеет полки с наклонными внутренними гранями, «П» - полки с параллельными гранями. Погонный вес и несущая способность профилей «У» и «П» идентичны.
Чем просверлить швеллер?
Выбор инструмента или оборудования зависит от толщины профиля, характеристик металла. Тонкие алюминиевые металлоизделия можно просверлить бытовым шуруповертом или дрелью.
В промышленности сверление осуществляют на токарно-револьверных, токарно-затыловочных, расточных, фрезерных станках. Тип сверла также подбирается с учетом свойств материала, из которого изготовлен металлопрофиль.
Где купить швеллеры?
Купить качественный швеллер в Жезказгане по ГОСТ можно в нашей компании "Урал Металл Экспорт". Мы предлагаем поставки качественных швеллерных профилей, нормируемые технические характеристики которых подтверждаются паспортом, протоколами испытаний. В каталоге компании вы также найдете другие виды металлопроката. Для оформления заказа пишите на почту +7 (7132) 93-08-27 или Закажите обратный звонок
